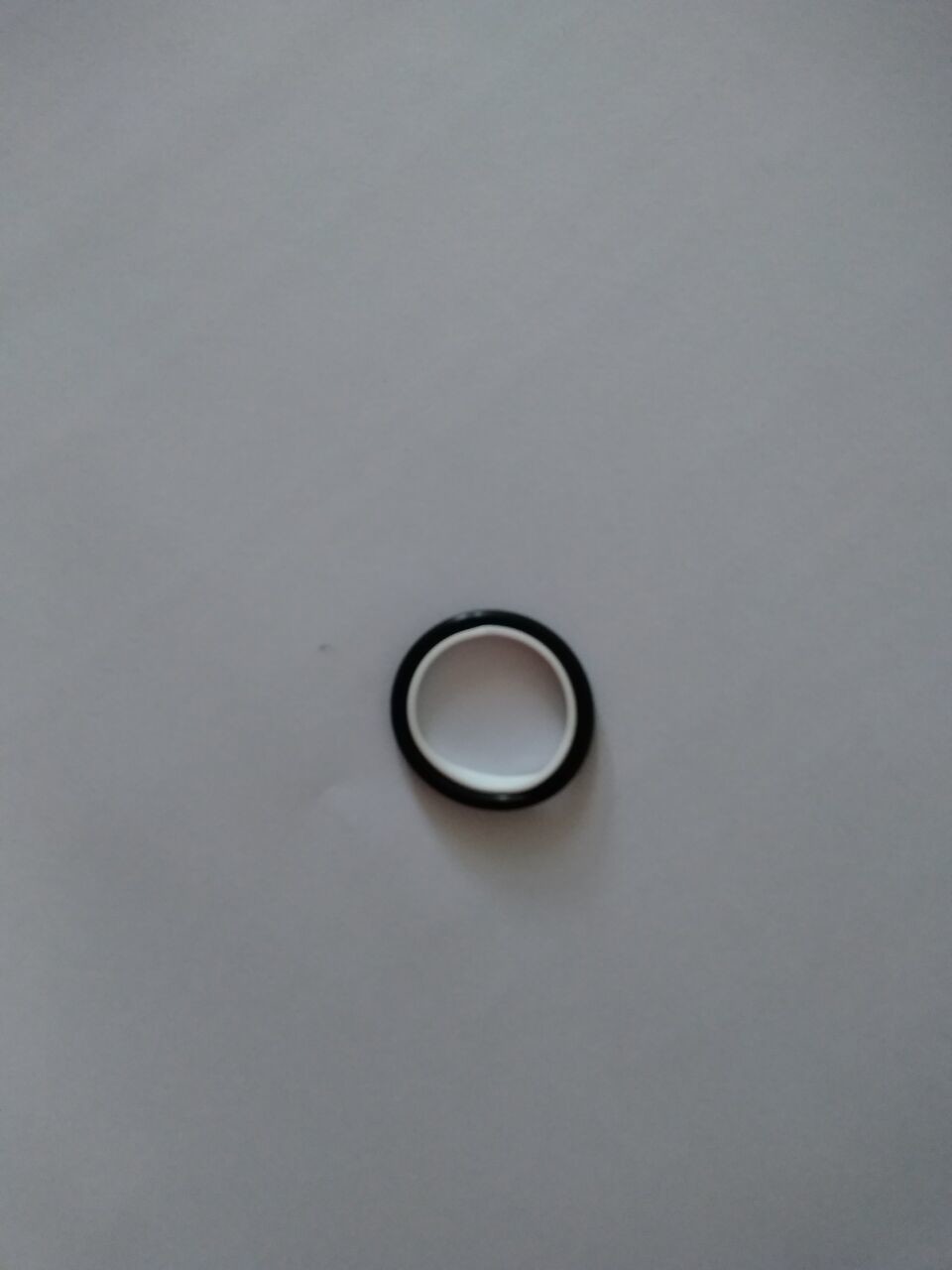

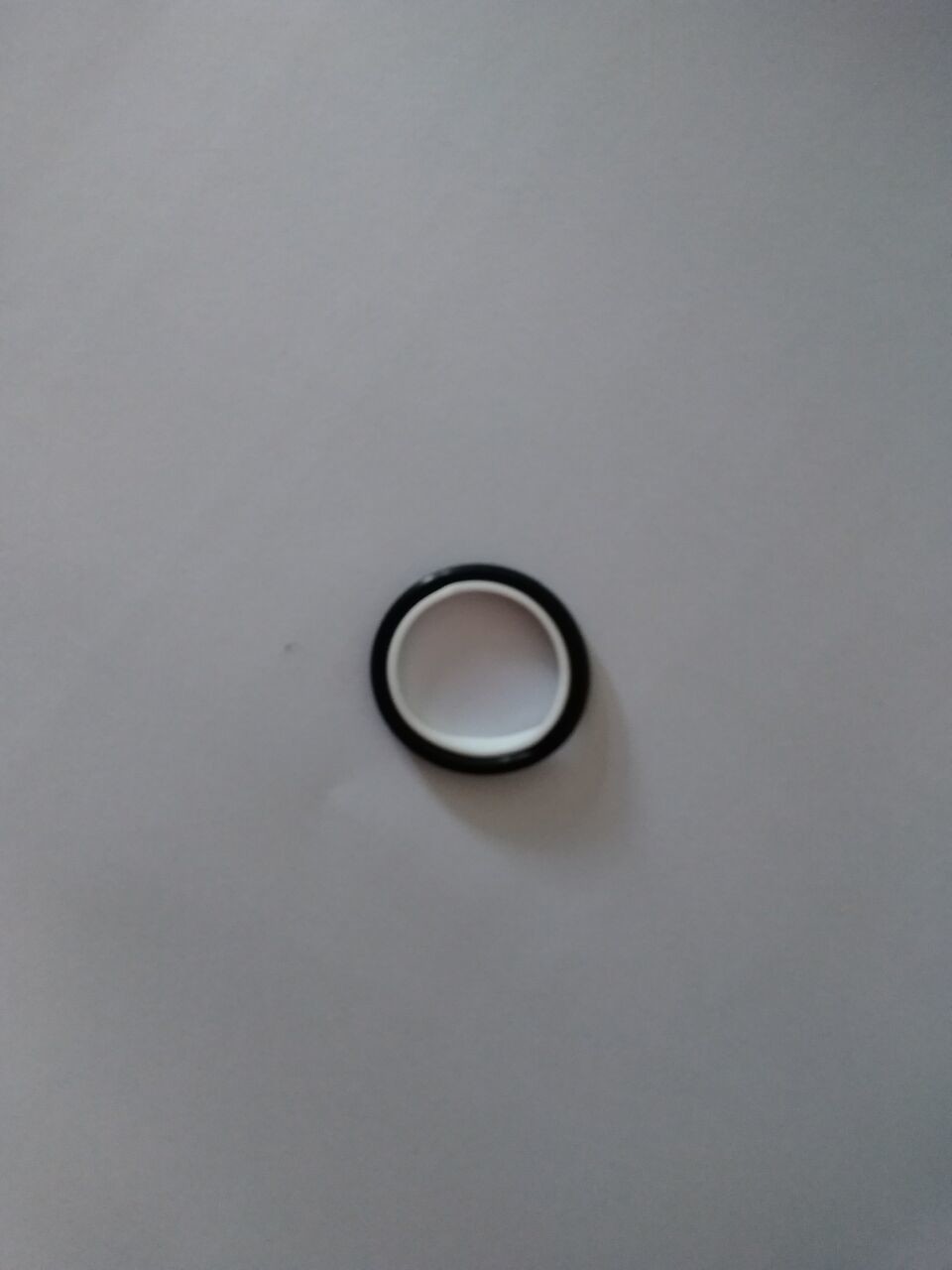

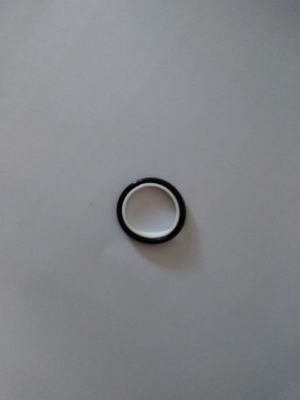

হিটাচি স্ক্রু কোল্ড ওয়াটার মেশিন পার্টস এস রিং G7D06192A

হিটাচি স্ক্রু কোল্ড ওয়াটার মেশিনের অংশ এস রিং G7D06192A

হিটাচি স্ক্রু মেশিনের পচন।

1. ঠান্ডা মিডিয়া ফিল্টার বিচ্ছিন্ন

2তেল স্রাব (তেল ফিল্টার, শেষ কভার, তারের প্লাগ এবং disassembly।

মোটর হাউজ অপসারণ

4. মোটর রটার অপসারণ

5. ই কভার সরান

6. পিস্টন রড অপসারণ

7. রটার উপাদান অপসারণ

7-1 থেকে বেয়ারিং বাদাম অপসারণ

7-2 লেয়ার বাদাম অপসারণ, ডি শেল এবং বল লেয়ার

7-3 ডি শেল সরান

8. স্লাইড ভালভ এবং স্লাইড ভালভ কী অপসারণ

9. রোলার লেয়ারের সাকশন (সাকশন সাইড)

10স্ট্যাটার সরিয়ে ফেলুন।

11. স্ট্যাটার ইনস্টলেশন

রোটর উপাদান প্রতিস্থাপন করার সময়, ক্ষেত্র অপারেশন সংক্ষিপ্ত করতে (7-1), (7-2), (7-3), এবং (7-4) বাস্তবায়ন করা প্রয়োজন হয় না।দয়া করে প্রথমে সিদ্ধান্ত নিন আপনার সব উপাদান ভাঙ্গতে হবে কিনা, রটার উপাদান প্রতিস্থাপন, এবং আপনার হোমওয়ার্ক শুরু.

বিশ্লেষণ পরীক্ষার মূল পয়েন্টগুলি ব্যাখ্যা করার জন্য উপরের ক্রমটি অনুসরণ করুন।

1. ঠান্ডা মিডিয়া ফিল্টার বিচ্ছিন্ন

1. ঠান্ডা ফিল্টার # 081 অপসারণ এবং শোষণ পাশ অন্ধ ফ্ল্যাঞ্জ # 084 অপসারণ.

ব্যবহারের সরঞ্জামঃ ১৯ এমএম চাবি

নোটঃ

যদি কোন বিশেষ অস্বাভাবিকতা নেই, solenoid ভালভ # 073 তেল শোষণকারী # 050 অপসারণ করা প্রয়োজন হয় না। যদি কোন প্রতিস্থাপন প্রয়োজন হয়, 66 পৃষ্ঠ উপর আবেদন করুন।

2. তেল স্রাব (তেল ফিল্টার, প্লাগ এবং শেষ কভার অপসারণ)

দয়া করে কম্প্রেসার হাউজের নীচের অংশের সিল্ট (pt1/4) #০৫৫ এবং তেল ফিল্টার #০৬০ এবং তেল ফিল্টার #০৬০ সরিয়ে ফেলুন এবং কম্প্রেসার থেকে তেল খালি করুন।কম্প্রেসার থেকে নির্গত তেলের মোট পরিমাণ এই সময়ে পরিমাপ এবং রেকর্ড করা হয়যখন নতুন তেল একত্রিত করা হয় এবং সিল করা হয়, এটি তেল একই পরিমাণে সিল করা প্রয়োজন।

1. তেল ফিল্টার # 060. প্লাগ # 055 এর বিচ্ছিন্নকরণ.

A. আবরণ অংশগুলি সরানোর সময়, তেল কলম দিয়ে চিহ্নিত করুন যাতে উপরের এবং নীচের দিকগুলি পুনরায় একত্রিত করার সময় বিচার করা হয়।

B. তেল ফিল্টার ক্যাপ # 062 অপসারণ থেকে তেল প্রবাহিত হবে, তাই তেল রিসিভার জন্য প্রস্তুত দয়া করে. ছবিতে দেখানো হয়, ধারক একটি লোহা খাঁজ স্থাপন,এবং তেল পাত্রে মসৃণভাবে প্রবাহিত হতে পারে. দয়া করে ঢাকনা ধীরে ধীরে তেল প্রবাহ অনুযায়ী অপসারণ করুন এবং হাতে তেল তেল ফিল্টার অপসারণ করুন। ফিল্টারের পাশের O রিং # 061 এছাড়াও অপসারণ করা প্রয়োজন।

2. তেল ফিল্টার ক্যাপ # 062 এর বাম দিকে pt1/4 তারের প্লাগ # 055 অপসারণ করুন এবং সম্পূর্ণরূপে স্তন্যপান পাশ থেকে তেল অপসারণ করুন. সরঞ্জাম ব্যবহার করুনঃ 17MM আর্ম স্লিভ wrench লোহা পাইপ

দয়া করে শেষ ক্যাপ # 057 পাশ থেকে সরান. কম্প্রেসার মধ্যে তেল প্রায় সম্পূর্ণরূপে নিষ্কাশন করা হয়.

14 মিমি হেক্সাগোনাল চাবি, লোহার পাইপ অথবা টর্ক চাবি।

শেলটিতে একটি চুম্বক নম্বর ০৭৭ রয়েছে (১ সেটের ৫টি সেট) । দয়া করে এটি সরিয়ে শেলটিতে ফিরিয়ে দিন।

মোটর হাউজ অপসারণ

সব বোল্ট # 053 এবং ওয়াশার # 054 সরান
