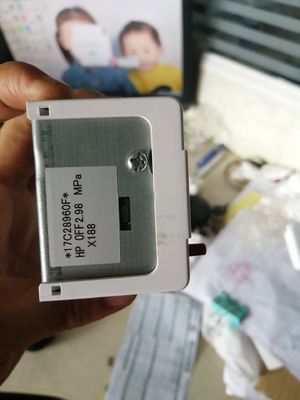

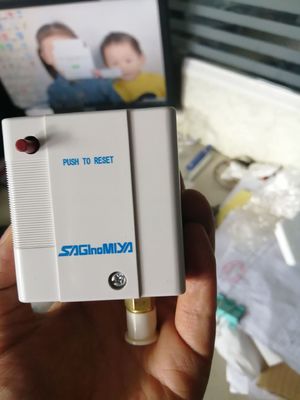

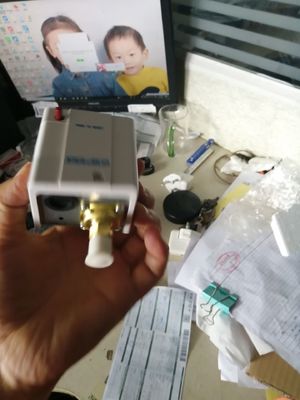

হিটাচি স্ক্রু টাইপ চিলার আনুষাঙ্গিক উচ্চ চাপ সুইচ G7D06955F

হিটাচি স্ক্রু টাইপ চিলার আনুষাঙ্গিক উচ্চ চাপ সুইচ G7D06955F


প্রধান বৈশিষ্ট্য
চাপ সুইচের প্রধান প্রকারগুলির মধ্যে রয়েছে খোলা প্রকার এবং বন্ধ প্রকার। প্রধান বৈশিষ্ট্যগুলি হল:
1, ইম্পেরিয়াল পাইপ থ্রেড ফাস্ট জয়েন্ট বা কপার পাইপ ওয়েল্ডেড ইনস্টলেশন কাঠামো গ্রহণ করে, ইনস্টলেশন নমনীয়, ব্যবহার করা সহজ, বিশেষ ইনস্টলেশন ফিক্সিংয়ের প্রয়োজন নেই।
2, ইনসার্ট ওয়্যার টাইপ কানেক্টর ব্যবহারকারী দ্বারা অবাধে নির্বাচন করা যেতে পারে।
3, সিল করা স্টেইনলেস স্টিল সেন্সর নিরাপদ এবং নির্ভরযোগ্য।
চাপের পরিসীমা ব্যবহারকারী দ্বারা অবাধে নির্বাচিত চাপের মান অনুযায়ী তৈরি করা যেতে পারে।
একটি চাপ সুইচ হল একটি বৈদ্যুতিক সুইচের সাথে মিলিত একটি ডিভাইস। যখন একটি পূর্ব-নির্ধারিত তরল চাপ পৌঁছে যায়, তখন যোগাযোগ চালু এবং বন্ধ হয়। এটি প্রধানত পাওয়ার প্ল্যান্ট, পেট্রোকেমিক্যাল এবং ধাতব শিল্পের মতো শিল্প সরঞ্জামগুলিতে অ্যালার্ম বা নিয়ন্ত্রণ সংকেত আউটপুটে ব্যবহৃত হয়। শিল্প ক্ষেত্রে এর গুরুত্বপূর্ণ ব্যবহার রয়েছে এবং উৎপাদন প্রকল্পগুলিতে গুরুত্বপূর্ণ ডিভাইসগুলির ক্ষতি প্রতিরোধ করতে পারে এবং বড় উৎপাদন দুর্ঘটনা এড়াতে পারে।
2. চাপ সুইচ প্রধান সংবেদনশীল উপাদান 2.1 বেলো
বৈশিষ্ট্য: বোরডন টিউবের চেয়ে স্থায়িত্ব এবং কম্পন প্রতিরোধ ক্ষমতা ভাল, এবং সংযোগ পার্থক্যের পরিসীমা সামঞ্জস্য করা যেতে পারে। প্রধান উপকরণগুলি হল স্টেইনলেস স্টিল, ফসফর ব্রোঞ্জ, ইত্যাদি। দাম তুলনামূলকভাবে বেশি, তবে পরিমাপযোগ্য চাপের পরিসীমা ছোট, সর্বোচ্চ 40 MPa(CB33) 2.2 ডায়াফ্রাম।
বৈশিষ্ট্য: চমৎকার জারা প্রতিরোধ ক্ষমতা, প্রধান উপকরণগুলি হল NBR, ফ্লুরিন রাবার, ইত্যাদি, যেমন CS, CL সিরিজ এই ধরনের সংবেদনশীল উপাদান ব্যবহার করে। চাপ সুইচ দ্রুত এবং সহজ স্বয়ংক্রিয় নির্বাচন অন্তর্ভুক্ত।
এই অনুচ্ছেদটি সম্পাদনা করুন
চাপ সুইচগুলি যান্ত্রিক এবং ইলেকট্রনিক।
চাপ সুইচ
চাপ সুইচ
G& L ইলেকট্রনিক চাপ সুইচ একটি উচ্চ-নির্ভুলতা যন্ত্র পরিবর্ধক যা চাপ সংকেতকে পরিবর্ধন করে, উচ্চ-গতির MCU এর মাধ্যমে ডেটা সংগ্রহ ও প্রক্রিয়া করে এবং বিল্ট-ইন নির্ভুল সেন্সরগুলির সাথে ক্ষতিপূরণ দেয়। এটি চাপ এবং তরল স্তরের সংকেত সনাক্ত করার জন্য একটি উচ্চ-নির্ভুলতা ডিভাইস এবং চাপ এবং তরল স্তর পর্যবেক্ষণ ও নিয়ন্ত্রণ উপলব্ধি করে। এটি রাসায়নিক, যান্ত্রিক, জলবিদ্যা, বৈদ্যুতিক এবং পরিবেশ সুরক্ষার মতো গ্যাস এবং তরল চাপের পরিমাপের জন্য স্বয়ংক্রিয় সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়। কারণ সমন্বয় সহজ এবং নমনীয়, ইনস্টলেশন সহজ এবং তরল স্তর সুইচ ব্যবহার করা হয় এমন বেশিরভাগ পরিস্থিতি প্রতিস্থাপন করতে পারে।
1, পণ্যের কোর একটি নতুন ধরণের বুদ্ধিমান মাইক্রোপ্রসেসিং চিপ গ্রহণ করে, কার্যকরী এবং ব্যবহারিক কর্মক্ষমতা স্থিতিশীল।
2, LED বর্তমান চাপ বা তরল স্তর মান প্রদর্শন করে;
3, চাপ বা তরল স্তর তাদের নিজস্ব প্রয়োজন অনুযায়ী শুরু বা বন্ধ করার জন্য সেট করা যেতে পারে;
4, 4 LED পণ্য তিনটি ইউনিট গ্রাহকের প্রয়োজন অনুযায়ী নির্বাচন করা যেতে পারে: Mpa, KG.F/CM2, PSI
5, আপনি উচ্চ এবং নিম্ন চাপ বা তরল স্তর অ্যালার্ম পয়েন্ট সেট করতে পারেন, এবং রিলে বা অপটিক্যাল কাপলিংয়ের মাধ্যমে নিয়ন্ত্রণ ডিভাইসে আউটপুট করতে পারেন; ডুয়াল-সার্কিট রিলে (সিঙ্গেল নাইফ ডাবল থ্রো) সুইচ কোয়ান্টিটির আউটপুট;
6, দুটি রিলে / দুটি অপটিক্যাল কাপল / ব্যান্ড 4-20 mA / 0-10V আউটপুট নির্বাচন করা যেতে পারে;
7, উচ্চ-নির্ভুলতা চাপ সেন্সর ব্যবহার, যান্ত্রিক চাপ সুইচের চেয়ে উচ্চতর নির্ভুলতা, ছোট বিলম্ব, দ্রুত প্রতিক্রিয়া, স্থিতিশীল এবং নির্ভরযোগ্য; ডেড-ফ্রি জোন সামঞ্জস্য করতে, রিলে অ্যাকশন প্রেসার পয়েন্টগুলি পরিমাপের সম্পূর্ণ পরিসরে অবাধে সেট করা যেতে পারে;
8, অ্যাকশন প্রেসার সামঞ্জস্য করার জন্য কীগুলির ব্যবহার, ব্যবহার করা সহজ, আরও নমনীয়; সুরক্ষা স্তর: IP65, যা কঠোর পরিবেশে ব্যবহার করা যেতে পারে;
প্রযুক্তিগত পরামিতি
পরিসীমা: -100 Kpa ~ 200 MPa;
পাওয়ার সাপ্লাই ভোল্টেজ: 12 ~ 35 V DC(24 V DC ক্যালিব্রেশন ভোল্টেজ) / AC 220vAC পাওয়ার সাপ্লাই
আউটপুট রিলে ক্ষমতা: 380V 3A, 220V 5A, 24V DC 5A, ইত্যাদি।
নির্ভুলতা: 0.0.5 % FS, 1 % FS, ইত্যাদির চেয়ে ভাল।
সেটিং পরিসীমা: সম্পূর্ণ প্রোগ্রাম সেগমেন্ট সেট করা যেতে পারে
স্যাম্পলিং হার: প্রতি সেকেন্ডে 10 বার (প্রয়োজনীয় গতি গ্রাহকের প্রয়োজন অনুযায়ী কাস্টমাইজ করা যেতে পারে)।
ইন্টারফেস থ্রেড: M20 * 1.5, G1/4, G1/2, 1/4 NPT (গ্রাহকের প্রয়োজন অনুযায়ী কাস্টমাইজড)
অপারেশন নির্দেশাবলী
ডিজিটাল চাপ সুইচ হল একটি বুদ্ধিমান নিয়ন্ত্রণ যন্ত্র যা চাপ পরিমাপ, প্রদর্শন এবং নিয়ন্ত্রণকে একীভূত করে। এটি সহজ অপারেশন, ভাল কম্পন প্রতিরোধ ক্ষমতা, উচ্চ নিয়ন্ত্রণ নির্ভুলতা এবং দীর্ঘ পরিষেবা জীবনের বৈশিষ্ট্য ধারণ করে।
অনুশীলন নোট MD-S910 স্মার্ট চাপ সুইচকে উদাহরণ হিসাবে নিন:
চাপ সুইচ
চাপ সুইচ
1. চাপ প্রদর্শন উইন্ডো
2. MPa ইউনিট ইন্ডিকেটর লাইট
3. Kg/cm ইউনিট ইন্ডিকেটর লাইট
4. PSI ইউনিট ইন্ডিকেটর লাইট
5. রান ইন্ডিকেটর লাইট
6. নিম্ন ইন্ডিকেটর লাইট
7. সিলিং
8. পাওয়ার ইন্ডিকেটর
9. (চালু / বন্ধ) রান কী
10. ডিজিটাল মাইনাস কী()
11. ডিজিটাল অ্যাড কী()
12. সেট SET কী
13. চাপ ইনস্টলেশন পোর্ট
সেটিংস
কী সংজ্ঞা বিবরণ
1. (চালু/বন্ধ) রান কী: সিস্টেম রান কী, প্যারামিটার সেটিং অবশ্যই রান কী বন্ধ করতে হবে, অন্যথায় সেটিং করা যাবে না।
2. (SET) সেট কী: উপরের এবং নীচের চাপ সেটিং অবস্থায় প্রবেশ করতে এই বোতামটি টিপুন, এবং সিস্টেম সেটিং অবস্থায় প্রবেশ করতে 3 সেকেন্ড টিপুন।
3. অ্যাড কী(): বোতামের সংখ্যা প্রতিবার 0.01 MP বৃদ্ধি পায়, এবং 2 সেকেন্ড পরে সংখ্যা 0.1 MPa বৃদ্ধি পায়।
4. মাইনাস কী(): বোতামের সংখ্যা প্রতিবার 0.01 MP হ্রাস পায়, এবং 2 সেকেন্ড পরে সংখ্যা 0.1 MPa হ্রাস পায়।
অপারেশন পদ্ধতি সম্পাদনা করুন
1. চাপ নিয়ন্ত্রণের একটি উপায় সেট করুন
(1) (চালু/বন্ধ) রানিং কী টিপুন, রানিং ইন্ডিকেটর বন্ধ করুন, এবং চাপ নিয়ন্ত্রণ ব্যবস্থা বন্ধ করুন।
(2) উপরের / নীচের নিয়ন্ত্রণ সীমা স্থাপন
একবার SET কী টিপুন এবং নীচের সীমা সেটিং অবস্থায় প্রবেশ করুন (নীচের সীমা ইন্ডিকেটর আলোর সাথে সঙ্গতিপূর্ণ)। ()() দ্বারা মান সেট করুন। নীচের সীমা সেট করার পরে, উপরের সীমা সেটিংয়ে প্রবেশ করতে SET কী টিপুন। সেটিং পদ্ধতি একই।
(3) সেটিং সম্পন্ন হওয়ার পরে, কম্পিউটার চিপে সেটিং মান স্বয়ংক্রিয়ভাবে সংরক্ষণ করতে ET কী টিপুন (প্যারামিটার পরিবর্তন করার পরে, 5 সেকেন্ডের মধ্যে কোনও কী অপারেশন স্বয়ংক্রিয়ভাবে বর্তমান প্যারামিটার সেটিং সংরক্ষণ করবে না)।
(4) আবার (চালু/বন্ধ) রানিং কী টিপুন (সম্পর্কিত রানিং ইন্ডিকেটর আলো জ্বলে) এবং মোটর কাজ শুরু করে।
2. ইউনিট সুইচিং পদ্ধতি: (চালু/বন্ধ) রানিং কী শর্ট প্রেস করুন, রানিং ইন্ডিকেটর আলো বন্ধ করুন, ইনক্রিজ কী শর্ট প্রেস করুন() MPa, Kg/cm, PSI এর মধ্যে ইউনিটগুলি স্যুইচ করতে পারে। সেটিং সম্পন্ন হলে রানিং ইন্ডিকেটর চালু করুন।
3. শূন্য অবস্থান শূন্য ফাংশন: (চালু/বন্ধ) রান কী শর্ট প্রেস করুন, রানিং ইন্ডিকেটর আলো বন্ধ করুন, দীর্ঘক্ষণ হ্রাস কী টিপুন() 5 সেকেন্ড বর্তমান চাপ মান শূন্য করতে পারে, শূন্য অবস্থান ত্রুটি সংশোধন করতে পারে। সেটিং সম্পন্ন হলে রানিং ইন্ডিকেটর চালু করুন। (এই ফাংশনটি ব্যবহার করার সময়, চাপ সুইচগুলিতে চাপ প্রয়োগ করা উচিত নয়।)
সিস্টেম ফাংশন মোড
সিস্টেম সেটিংস প্রবেশ করতে SET কী 3 সেকেন্ডের জন্য টিপুন, এবং তারপর নিম্নলিখিত ফাংশন প্যাটার্নগুলি প্রদর্শন করতে SET কী টিপুন।
সমস্ত কার্যকরী মোড সেটিং সম্পন্ন হওয়ার পরে, কম্পিউটার চিপে সেটিং মান স্বয়ংক্রিয়ভাবে প্রবেশ করতে (চালু/বন্ধ) চালান।
ফাংশন মোড
ফাংশন বিবরণ
ব্যবহার
সেটিং পদ্ধতি
বুট চেক
R001/R000
বন্ধ / খোলা
ফাংশন খোলা: বুট করার পর রিলে 1 মিনিটের জন্য বন্ধ থাকে, এবং চাপ উপরের সীমা সেটিং মান অতিক্রম করলেও রিলে খোলা থাকে।
মোটর চালু হওয়া প্রতিরোধ করতে, টিউবের চাপ তাৎক্ষণিকভাবে পরিবর্তিত হয়, যার ফলে মোটর ঘন ঘন চালু হয়।
সিস্টেম সেটিংসে প্রবেশ করার পরে, কীগুলি যোগ করে ফাংশনটি চালু বা বন্ধ করা হয়() / হ্রাস কী(), এবং আন্ডারস্কোর ডিফল্ট ফাংশন নির্দেশ করে।
স্বয়ংক্রিয় চাপ পরীক্ষা
S000/S001
চালু / বন্ধ
কার্যকরী খোলা: রিলে বন্ধ হওয়ার পরে, কন্ট্রোলার 3 মিনিটের জন্য চাপের পরিবর্তন সনাক্ত করতে পারে না এবং স্বয়ংক্রিয়ভাবে রিলে সংযোগ বিচ্ছিন্ন করবে এবং স্ক্রিনে "E-1" এলার্ম দেবে।
জল নিষ্কাশন, পাইপ ফুটো চাপ এবং অন্যান্য কারণগুলি পরিমাপ করা চাপ দীর্ঘ সময়ের জন্য উপরের সীমা পর্যন্ত পৌঁছাতে এড়াতে, যার ফলে মোটর অলসভাবে চলে।
সিস্টেম সেটিংসে প্রবেশ করার পরে, কীগুলি যোগ করে ফাংশনটি চালু বা বন্ধ করা হয়() / হ্রাস কী()।
ওভারপ্রেসার সেলফ-এক্সামিনেশন
N001/N000
বন্ধ / খোলা
ফাংশন চালু: যখন চাপ (উপরের সীমা + 0.1 MPa) এর চেয়ে বেশি হয়, রিলে সংযোগ বিচ্ছিন্ন করুন, স্ক্রিন অ্যালার্ম "E-2" দেখায়, যখন চাপ (উপরের সীমা + 0.1 MPa) এর নিচে ফিরে আসে, অ্যালার্ম বাতিল করা হয়, এবং কন্ট্রোলার কাজ পুনরায় শুরু করে।
গ্রাহকের নিয়ন্ত্রণ ব্যবস্থাকে মনে করিয়ে দিন যে চাপ নিয়ন্ত্রণ সীমার বাইরে। অনুগ্রহ করে সিস্টেমটি অস্বাভাবিক কিনা তা পরীক্ষা করুন।
সিস্টেম সেটিংসে প্রবেশ করার পরে, কীগুলি যোগ করে ফাংশনটি চালু বা বন্ধ করা হয়() / হ্রাস কী()।
নিয়ন্ত্রণ বিলম্ব
H001/H000 বন্ধ / খোলা
ফাংশন খোলা: যখন চাপ অ্যাকশন পয়েন্টে পৌঁছায়, কন্ট্রোলার অবিলম্বে চলে না, অ্যাকশন বিলম্বিত করে, এবং অ্যাকশনের সময় বিলম্বিত করে।
নিয়ন্ত্রণ বিলম্ব সেট করা টিউবের চাপ অস্থির হওয়া প্রতিরোধ করতে পারে, এবং গাইডেন্স কল ঘন ঘন চালু হবে এবং মোটর ক্ষতিগ্রস্ত হবে।
H001 কে H000 এ স্যুইচ করার পরে, "0010" প্রদর্শন করতে SET কী টিপুন। এই মানটি ()() কী দ্বারা সেকেন্ডে পরিবর্তন করুন। ডিফল্ট 10 সেকেন্ড। সেটিং সংরক্ষণ করতে SET কী টিপুন এবং বেরিয়ে যান।
প্যারামিটার সুরক্ষা
P001/P000
বন্ধ / খোলা
ফাংশন খোলা: (চালু/বন্ধ) রান কী ছাড়া অন্য কোনো কী টিপুন, স্ক্রিন "--" প্রদর্শন করবে, এই সময়ে আপনাকে উপরের এবং নীচের সীমা এবং অন্যান্য প্যারামিটার সেট করার জন্য একটি পাসওয়ার্ড প্রবেশ করতে হবে।
সুরক্ষা প্রকৌশলী দ্বারা সেট করা প্যারামিটারগুলি পরিবর্তন করা হয় না।
যখন "--" প্রদর্শিত হয়, তখন পাসওয়ার্ডটি () কী এর মাধ্যমে প্রবেশ করা হয়, SET কী সরানো হয়, এবং পাসওয়ার্ডটি "1111"। SET কী দ্বারা সংক্ষিপ্ত নিশ্চিতকরণের পরে, প্যারামিটার সেটিং করা যেতে পারে। যখন সিস্টেম পুনরায় চালু হয়, এটি স্বয়ংক্রিয়ভাবে প্রবেশ করে
