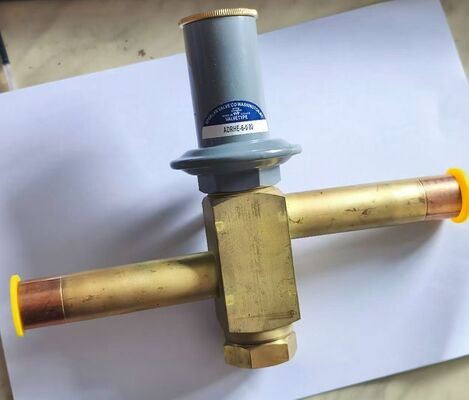

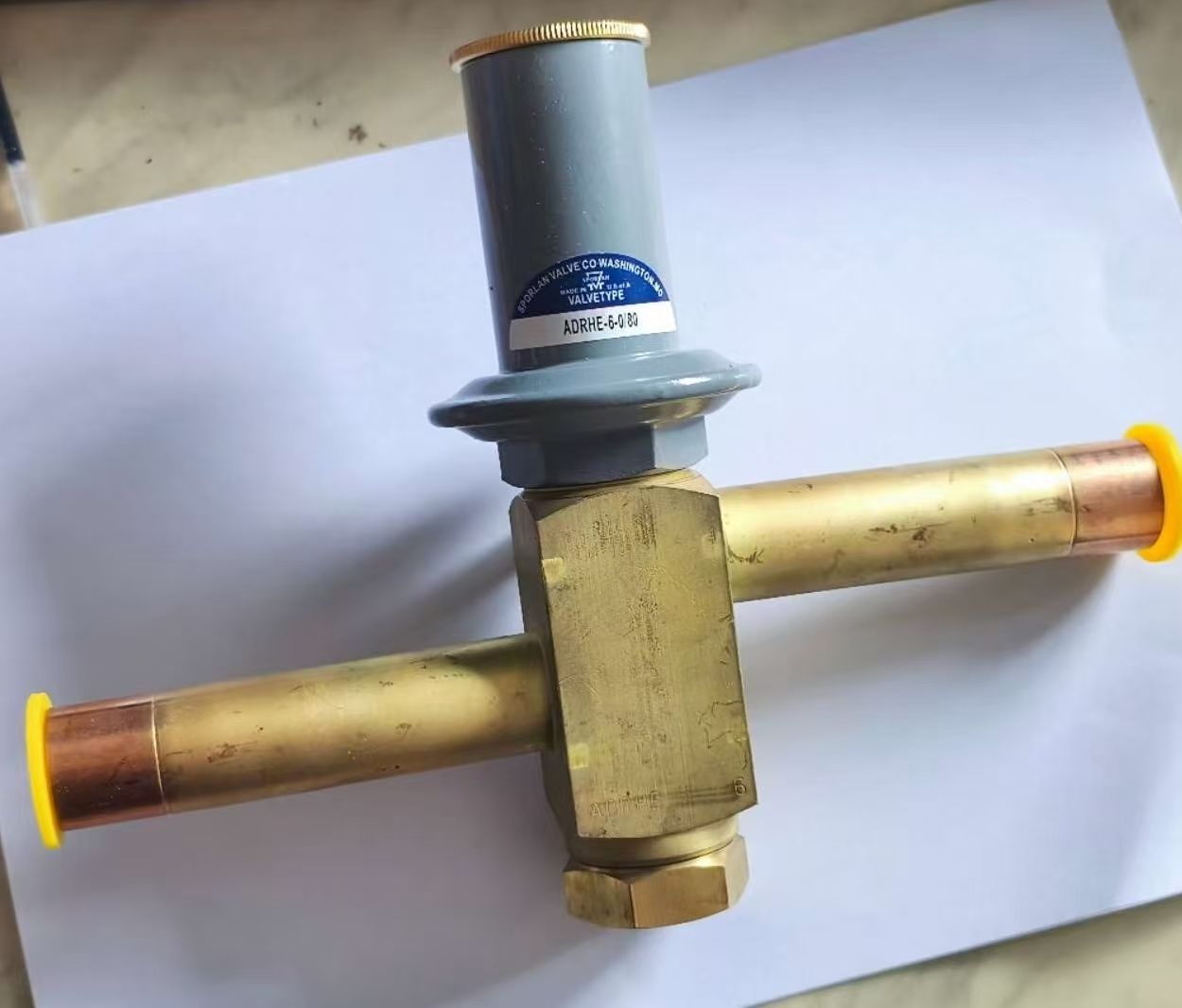

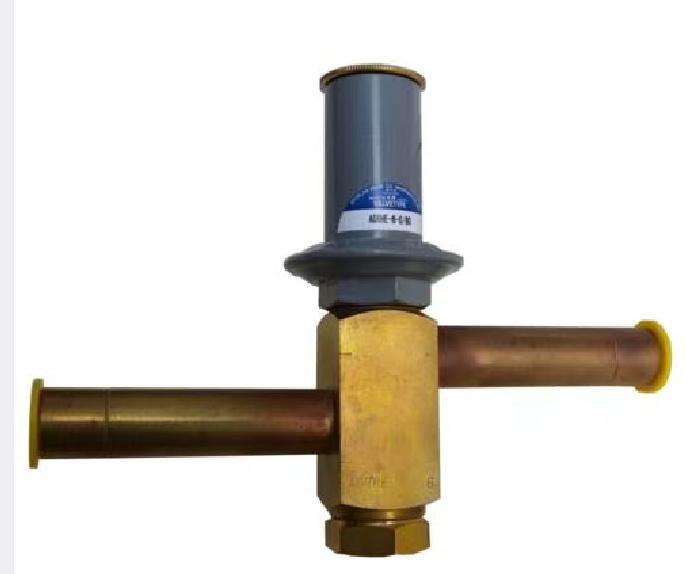

Sporlan ADRHE-6-0/80 বাইপাস ভালভ

Sporlan ADRHE-6-0/80 গরম গ্যাস বাইপাস ভালভ

1. মৌলিক তথ্য

1. ব্র্যান্ড: Sporlan (একজন পেশাদার মার্কিন রেফ্রিজারেশন ভালভ প্রস্তুতকারক)

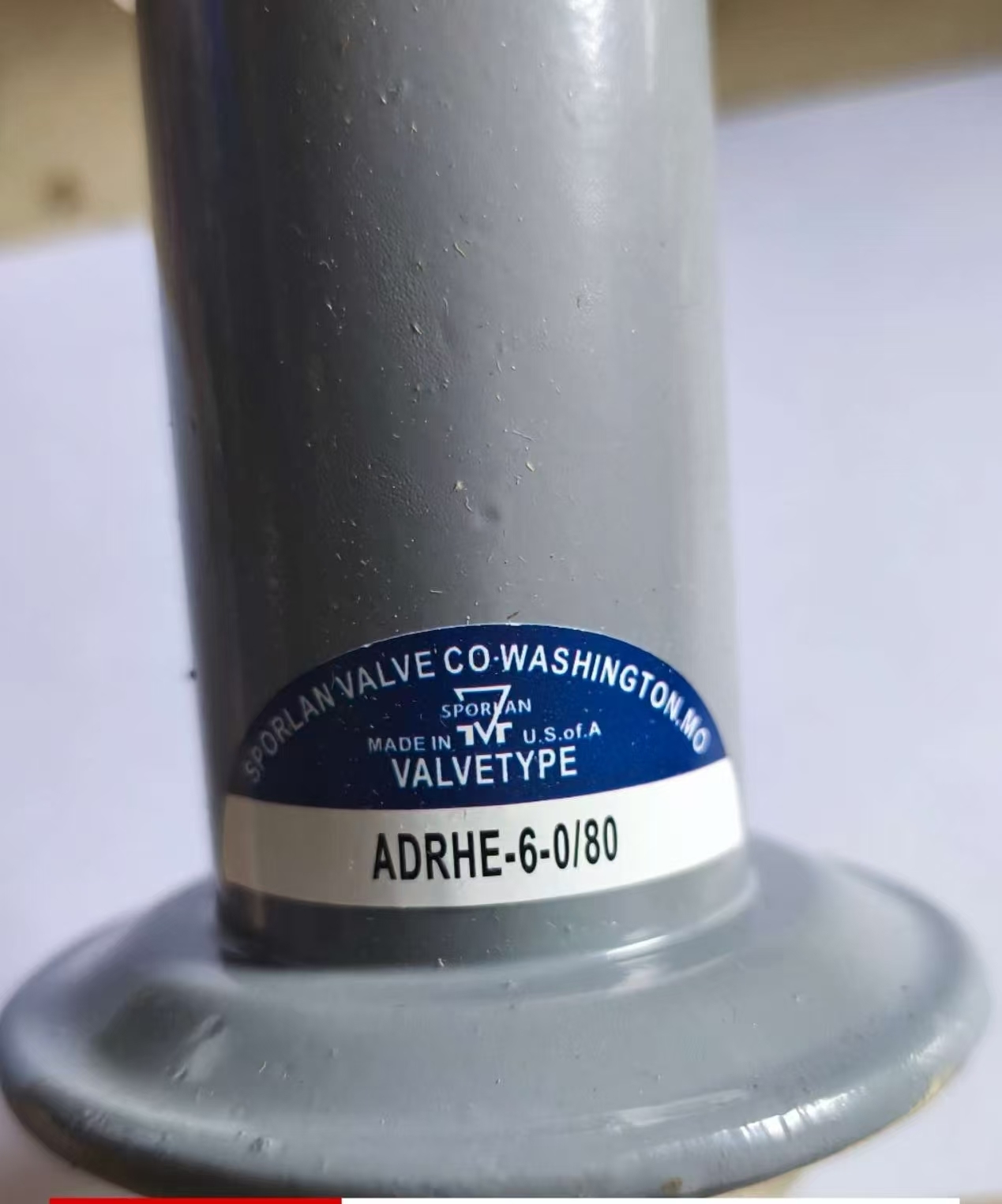

2. মডেল: ADRHE-6-0/80
3. প্রকার: এক্সটার্নাল ইকুয়ালাইজার গরম গ্যাস বাইপাস ভালভ
4. সংযোগের বৈশিষ্ট্য: 7/8" উভয় পাশে ODF কপার সোল্ডার সংযোগ; নীচে 1/4" বহিরাগত ইকুয়ালাইজার পোর্ট
5. সামঞ্জস্যযোগ্য চাপ পরিসীমা: 0-80 PSIG

2. মূল ফাংশন এবং অপারেটিং নীতি

ফাংশন

- বাষ্পীভবন চাপ স্থিতিশীল করার জন্য রেফ্রিজারেটেড এয়ার ড্রায়ার, কম-তাপমাত্রার কোল্ড স্টোরেজ রুম এবং ছোট রেফ্রিজারেশন ইউনিটগুলিতে ব্যাপকভাবে প্রয়োগ করা হয়। এটি কমপ্রেসার ফ্রস্টিং, লিকুইড স্লাগিং এবং ওভারলোড শাটডাউন সুরক্ষা সহ কম চাপের সমস্যাগুলি প্রতিরোধ করে।
- যখন সিস্টেম লোড কমে যায় এবং বাষ্পীভবন চাপ সেট মানের নীচে পড়ে, ভালভ স্বয়ংক্রিয়ভাবে খোলে। এটি নিম্ন-চাপের দিকে চাপ এবং তাপমাত্রা বাড়াতে কম্প্রেসার থেকে বাষ্পীভবন খাঁড়িতে উচ্চ-তাপমাত্রার স্রাব গ্যাসকে বাইপাস করে।

অপারেটিং লজিক

1. ফুল-লোড স্বাভাবিক ক্রিয়াকলাপ: বাষ্পীভবন চাপ সেট বিন্দু অতিক্রম করলে ভালভ সম্পূর্ণরূপে বন্ধ থাকে, কোন বাইপাস প্রবাহ ছাড়াই।
2. লো-লোড অপারেশন: একবার বাষ্পীভবন চাপ সেট থ্রেশহোল্ডের নীচে নেমে গেলে, ডায়াফ্রাম নিম্ন-চাপের সার্কিটে গরম নিঃসরণ গ্যাস খাওয়ানোর জন্য ভালভ প্লাগকে ঠেলে দেয়।
3. টপ অ্যাডজাস্টমেন্ট নব: স্প্রিং প্রিলোড পরিবর্তন করতে এবং ভালভ খোলার চাপ সামঞ্জস্য করতে এটি ঘোরান।

3. সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

1. রেফ্রিজারেটেড সংকুচিত এয়ার ড্রায়ার (সবচেয়ে সাধারণ ম্যাচিং উপাদান)
2. ছোট কোল্ড স্টোরেজ এবং রেসিপ্রোকেটিং কম্প্রেসার সহ নিম্ন-তাপমাত্রা প্রদর্শন ক্যাবিনেট
3. কম লোড চাপ স্থিতিশীল করার জন্য মিনি VRF সিস্টেম এবং ছোট এয়ার-কুলড ইউনিট

4. কাঠামোগত বৈশিষ্ট্য

- উচ্চ চাপ প্রতিরোধের এবং জারা প্রতিরোধের সঙ্গে পিতল ভালভ শরীর; সহজ ক্ষেত্র brazing ইনস্টলেশনের জন্য বর্ধিত তামা টিউব stubs
- উচ্চতর নিয়ন্ত্রণ নির্ভুলতার জন্য সঠিকভাবে বাস্তব বাষ্পীভবক চাপের নমুনা করতে নীচের হেক্স নাট বাহ্যিক ইকুয়ালাইজার পোর্ট
- সাইট খোলার চাপ ক্রমাঙ্কন জন্য শীর্ষ সমন্বয় স্ক্রু উপর প্রতিরক্ষামূলক ক্যাপ
- পাইপলাইনের ধ্বংসাবশেষ ব্লক করতে এবং ভালভ প্লাগ আটকানো এড়াতে অন্তর্নির্মিত ছাঁকনি

5. ইনস্টলেশন এবং অপারেশন নোট ⚠️

1. পাইপিং লেআউট: একটি টিউবকে কম্প্রেসার ডিসচার্জ লাইনের সাথে সংযুক্ত করুন, অন্যটি বাষ্পীভবনের খাঁড়িতে; ইকুয়ালাইজার টিউবটিকে বাষ্পীভবনের নিম্ন-চাপের দিকে নিয়ে যান।
2. ব্রেজিং সুরক্ষা: অভ্যন্তরীণ ডায়াফ্রাম উপাদানগুলির উচ্চ-তাপমাত্রার ক্ষতি এড়াতে ঢালাইয়ের সময় ভালভের বডিটি ভেজা কাপড় দিয়ে মুড়ে দিন।
3. চাপ সমন্বয়: খোলার চাপ বাড়াতে সামঞ্জস্য ক্যাপ ঘড়ির কাঁটার দিকে ঘুরিয়ে দিন; খোলার চাপ কম করতে ঘড়ির কাঁটার বিপরীত দিকে ঘুরুন।
4. রেফ্রিজারেন্ট সামঞ্জস্যতা: R22, R404A এবং R134a সহ সাধারণ রেফ্রিজারেন্টগুলির সাথে সামঞ্জস্যপূর্ণ; সর্বাধিক কাজের চাপ 400 PSIG।

6. সিরিজ মডেল পার্থক্য

- ADRS: অভ্যন্তরীণ ইকুয়ালাইজার গরম গ্যাস বাইপাস ভালভ
- ADRHE: এক্সটার্নাল ইকুয়ালাইজার মডেল (ছবিতে দেখানো একক), উচ্চ লাইন রেজিস্ট্যান্স সহ সার্কিটগুলির জন্য আরও সুনির্দিষ্ট চাপ নিয়ন্ত্রণ সরবরাহ করে
- ডিজিট প্রত্যয় "6" মানে ভালভ পোর্ট সাইজ; "0/80" 0 থেকে 80 PSI এর সামঞ্জস্যযোগ্য চাপ পরিসীমা বোঝায়
